HOME>제품소개>유무선통신시스템>다채널원격제어장치(MRT-800D)

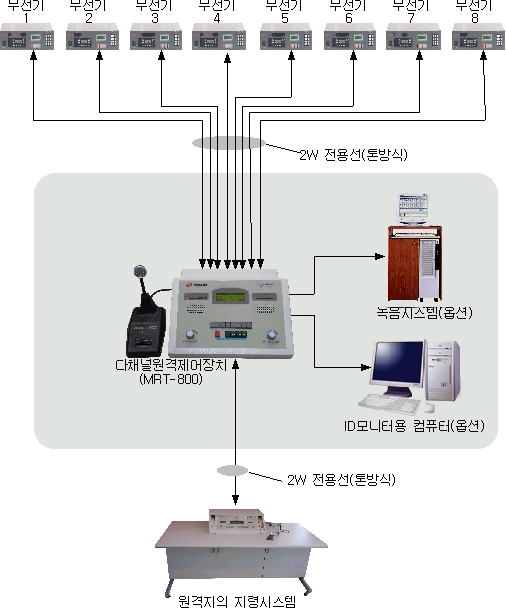

본 장치는 특정주파수(2,175Hz 등)를 Guard-Tone으로 사용하는 무선망의 원격지령시스템에 사용되는 장치로 다수의 기지국무전기(또는 중계기) 및 지령시스템과 유선으로 접속이 가능하고, 접속된 기지국무전기를 통해서 음성신호 및 제어신호를 송수신하여, 원격지의 이동국과 통화할 수 있도록 하는 장비이다.





■  기능 및 사양

번호

항       목

규                격

1

PTT 제어방식

2 Wire 톤 전용

2

무선망 접속 갯수

8 회선

3

선로 임피던스

공칭 600Ω ± 20% at 1KHz

4

선로 송신레벨

최대 10 dBm

5

회선 최소 입력레벨

-25 ± 3 dBm

6

가드톤(GUARD TONE) 주파수

2100㎐, 2175㎐, 2300㎐, 2325㎐, 2600㎐,2800㎐, 2880Hz,2970㎐중 택일

7

펑션(FUNCTION TONE) 주파수

650㎐부터 2050㎐까지 100㎐스텝 및 Guard-Tone으로 총16개중 택일

8

선로 접속 방법

2 Wire, 평형

9

시간표시 기능

년, 월, 일. 시, 분, 초

 10

ID 검출 포맷

DTMF 3,4,5 자리 중 선택(유니모방식 표시가능)

11

ID 저장 방식

순차순환 저장방식(최대 640개 저장)

12

수신 신호 뮤트 레벨 설정

-30 ~ -14dBm (2dB STEP) 중 택일

13

음색 조정 기능

보통, 저음강조, 중음강조, 고음강조

14

저장된 ID 전송

RS-232C 포트로 출력(PC 연결가능)

15

채널제어 방식 및 제어수

MSK 모뎀 (01~99채널)

16

시험 모드

음성송신 모드

400Hz, 1KHz, 2KHz, 3KHz 선로 테스트 톤 송신 모드

가드톤 + 941Hz 톤 송신 모드

가드톤 + 음성신호 송신 모드

17

경보음 송출 기능

4 종류

18

송신시간제한(TOT) 기능

30초 ~ 255초 (1초 단위)

19

녹음 출력 단자

있음(공칭 600Ω ± 20% at 1KHz)

20

표시화면 백라이트 기능

있슴

21

VOX 지연시간

0.5 ~ 2.5초

22

사용전원

직류어댑터 사용(입력:AC220V±10%,60Hz,출력:DC12V/1A이상)

23

크 기

2302 x 272 x 125 (M/M)



■  사용설명서

다채널원격제어장치 (MRT-800D) 사용설명서

V5.3

다채널원격제어장치 (MRT-600D) 사용설명서

V5.3
