HOME>제품소개>유무선통신시스템>고성능 리모트데코더 (RD99)




본 장치는 본 장치는 특정주파수(2,175Hz 등)를 Guard-Tone으로 사용하는 무선망의 원격지령시스템에 사용되는 장치로 차량용 무전기를 이용하여 저렴한 가격으로 채널제어가 가능한 원격무선제어시스템을 구축하는데 사용한다.예를들면, 무전기를 원격지(산 또는 건물옥상 등)에 설치하고자 할 때, 기존에는 원격제어가 가능한 기지국무전기를 설치해야 하지만 많은 비용이 소요되었고, 이러한 문제점을 해결하기 위한 방법으로 차량용 무전기와 리모트데코더를 이용한 원격제어시스템을 많이 이용하고 있다.

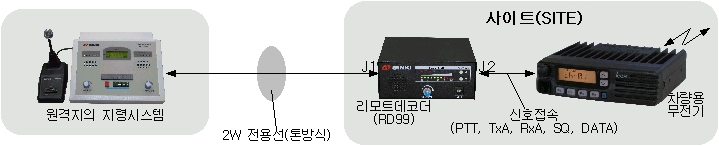

 ■  기본 기지국 시스템 구축(안)

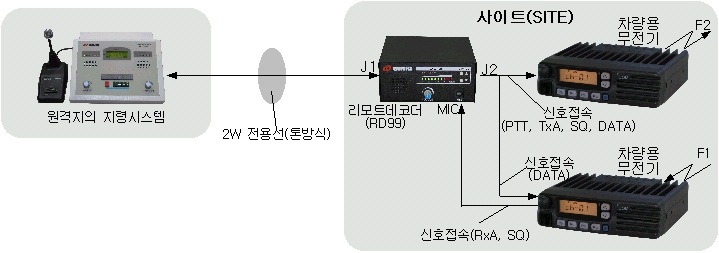

 ■  단방향 중계기 시스템 구축(안)

 ■  기능 및 사양

번호

항       목

규          격

1

선로 임피던스

공칭 600Ω ± 20% at 1KHz

2

선로 송신레벨

최대 10 dBm

3

선로 수신레벨

-25 ± 3 dBm

4

선로 접속 방법

2 Wire, 4 Wire, E/M (평형)

5

가드톤(GUARD TONE) 주파수

4종류 선택 가능(2100, 2175, 2880, 2970 ± 3 Hz)

6

시험모드

유선 인터폰 모드

1KHz 선로 시험 톤 송신 모드

1KHz 변조도 조정 톤 송신 모드

7

레벨 표시 방법

송,수신 레벨 모두 표시(송신시 PTT 램프 점등)

8

기지국무전기 채널변경 방식

MSK 모뎀 (300/1200BPS)

9

TOT 기능

180 초 고정

10

외부 데이타 포트 갯수

7 개 (로직레벨, 특수 주문기능 사용 가능)

11

기지국무전기 채널 제어수

01~99

12

사용전원

DC12V ~ 18V

13

크 기

181 x 171 x 80 (M/M)



■  사용설명서

다기능 리모트 데코더 (RD99) 사용설명서

2004/08/09
