HOME>제품소개>유무선 통신시스템>수신선별기 (SK-DV08)






수신선별기(SK-DV08)는 음성통화를 목적으로 하는 무선통신시스템의 통화권역을 확대하고, 통화 품질을 개선하기 위한 장치이다.

즉, 난청지역을 해소하기 위하여 다수의 무선망을 동일 무선주파수로 사용할 때, 각 무선망마다 수신음질 상태가 다르게 되고, 음질이 나쁜 신호와 좋은 신호를 혼합해서 청취할 경우, 좋은 신호마저 나쁘게 청취되는데, 이러한 현상을 없애기 위해서 수신선별기(SK-DV08)를 사용한다.

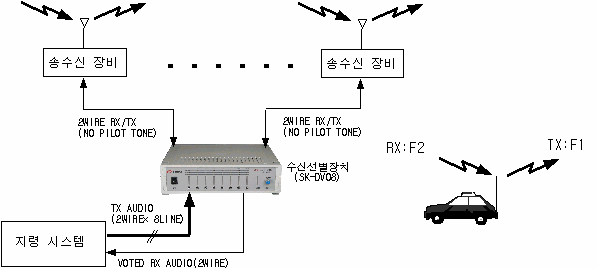

■  기파일롯트 톤이 없는 시스템 구성방법

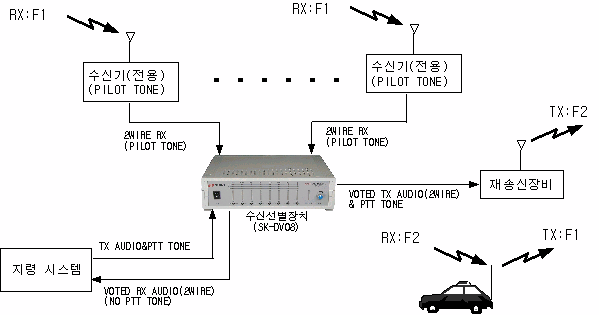

■  기파일롯트 톤 방식의 시스템 구성방법




■  장비 사양

구    분

항      목

규         격

비      고

기지국측

기지국 수신입력 포트

8 포트

2WIRE 전용/출력포트겸용

 PILOT TONE 주파수

1950Hz ±5Hz



회선 임피던스

공칭 600Ω±20%(@1KHz)



회선 출력레벨(송신시)

0dBm고정(@600Ω±6dB)

입력 0dBm, 1KHz기준

회선 최소 입력레벨

25dBm(@600Ω,1KHz ±6dB)



대역내 주파수특성 조건

300~3400Hz 사이에서 ±6dB이내 일것



입력신호의 신호대 잡음비

40dB 이상 일것



재송신

PTT GUARD TONE

2175Hz ±3Hz 외 6개주파수

본 매뉴얼 6-2 3)참조

PTT FUNCTION TONE

2175Hz ±3Hz 외 650Hz~2050Hz 15개

본 매뉴얼 6-2 3)참조

출력레벨

0dBm~+5dBm가변(@1KHz,600Ω±6dB)



주파수특성

300~3400Hz 사이에서 ±3dB이내



신호대 잡음비

40dB 이상



지령시스템측

수신선별된 신호출력 포트

1 포트  600Ω±20%(@1KHz)



송신신호 입력 포트

 포트  600Ω±20%(@1KHz)



송신신호 최대 입력레벨

+5dBm, 1KHz기준



리모트 방식

TONE 방식 전용  2175Hz ±3Hz



공통사항

필터 방식

무조정 ACTIVE FILTER적용

선택사양 적용시

CPU

8 BIT 원칩

ROM, RAM 내장 타입

A/D변환기

8 BIT, 8채널



A/D변환시간

100㎲이하



신호품질 분해 능력

0~5V 입력에 256 STEP



전원 입력

DC 12V ~ 14V (1A이상)

외장형 전용 어답터 사용

사용온도 범위

0 ~ +40℃(상대습도 80% 이하)

결로가 생기지않는 조건

보존온도 범위

-10 ~ +50℃(상대습도 80% 이하)



■  사용설명서

수신선별장치 (SK-DV08) 사용설명서

V2.4





Copyright(c) 2002 by Sinki Electronics Co.,Ltd. All rights reserved. Tel: (031) 384-2784 Fax: (031) 384-8897
