HOME>제품소개>유무선통신시스템>회선분배기 (SK-LD0104)

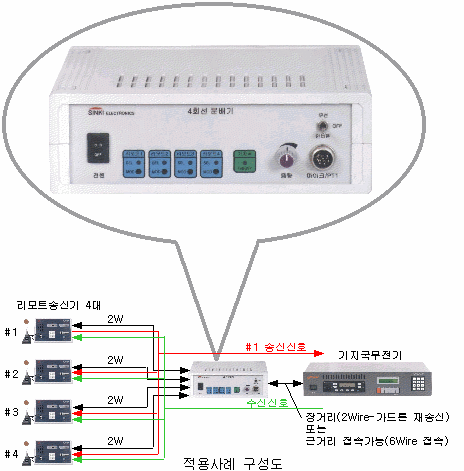

회선분배기(SK-LD0104)는 특정주파수(2,175Hz)를 가드톤(Guard Tone)으로 사용하는, 무선망의 원격지령시스템에 사용되는 장치로 1개소의 기지국무전기 또는 중계기를, 최대 4개의 리모크송신기(리모트제어기) 또는 지령장치가 공유할 수 있도록 하는 장비이다.

각 지령장치는 상호 모니터가 가능하고, 특정 지령장치에 우선송신권을 부여할 수 있다.




■  톤 리모트측 사양

번호

항          목

규            격

1

톤 리모트 접속 갯수

4 개

2

선로 임피던스

600Ω ± 10% at 1KHz

3

선로 최소 입력 레벨

-25 dBm

4

선로 송신 레벨

0 ± 6 dBm (at 600Ω, 1KHz)

5

가드톤(Guard Tone) 주파수

2,175 ± 5 Hz

6

가드톤(Guard Tone) 검출 레벨

40dBm 이상

7

가드톤(GUARD TONE) 제거 특성

40dB 이상

8

선로 접속 방법

2 Wire, 평형



■  기지국측 사양

번호

항          목

규            격

1

기지국무전기 접속 갯수

1 개

2

접속방식

2Wire(2,175 가드톤 재송신 방식) 또는

6Wire(2Wire:TX Audio, 2Wir:RX Audio, 2Wire:PTT)

3

가드톤(Guard Tone) 재송신 기능

가드톤(Guard Tone,) 재송신 선택 가능



■  공통 사양

번호

항          목

규            격

1

사용전원

직류어댑터 사용

  입력 : AC220V±10%, 60Hz

  출력 : DC12V/1A이상)

2

크기

225 x 73 x 199 (M/M)



■  사용설명서

자료실에서 다운로드 받으세요 !
