HOME>제품소개>유무선통신시스템>일반형 리모트데코더 (SK-RR10)






리모트데코더(SK-RR10)는 차량용 무전기를 이용하여 저렴한 가격으로 원격무선제어시스템을 구축하는데 사용한다.

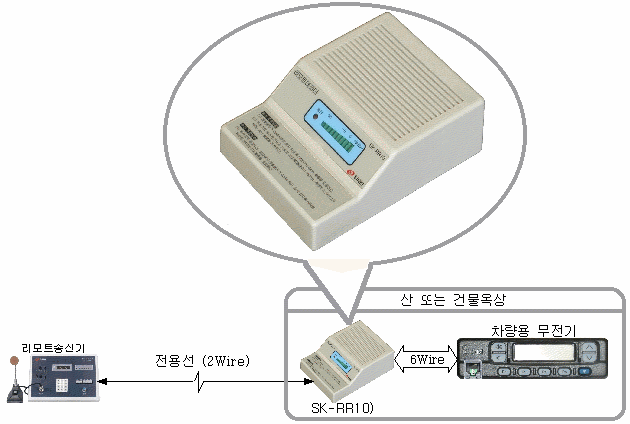

예를들면, 무전기를 원격지(산 또는 건물옥상 등)에 설치하고자 할 때, 기존에는 원격제어가 가능한 기지국무전기를 설치해야 하지만 많은 비용이 소요되었고, 이러한 문제점을 해결하기 위한 방법으로 차량용 무전기와 리모트데코더를 이용한 원격제어시스템을 많이 이용하고 있으나, 현재까지 고품질, 저가격의 리모트데코더가 없었다.

이 모든 것을 만족시킬 수 있는 제품이 바로 "기본형 리모트데코더 SK-RR10" 이다.




■  기능 및 사양

번호

항          목

규               격

 1

선로 임피던스

공칭 600Ω ± 10% at 1KHz

 2

선로 송신레벨

0 ± 6dBm

 3

선로 수신레벨

-20 ± 3 dBm

 4

모드(Modulation) 레벨 조정 범위

0 ~ 2Vpp

 5

무전기 수신 레벨 조정 범위

+10 dB

 6

가드톤(GUARD TONE) 주파수

2,175 ± 10 Hz

 7

가드톤(GUARD TONE) 검출 레벨

-40dBm 이상

 8

가드톤(GUARD TONE) 제거 특성

40dB 이상

 9

선로 접속 방법

2 Wire, 평형

 10

레벨 표시 방법

송,수신 레벨 모두 표시(송신시 TX 램프 점등)

 11

무전기 접속 방법

6 Wire (PTT, TX AUDIO, RX AUDIO)

 12

사용전원

직류어댑터 사용

  입력 : AC220V±10%, 60Hz

  출력 : DC9V/0.5A이상)

 13

크기

85 x 40 x 115 (M/M)



■  사용설명서

리모트데코더 (SK-RR10) 사용설명서

V4.3
