HOME>제품소개>유무선통신시스템>ID표시형 원격제어기

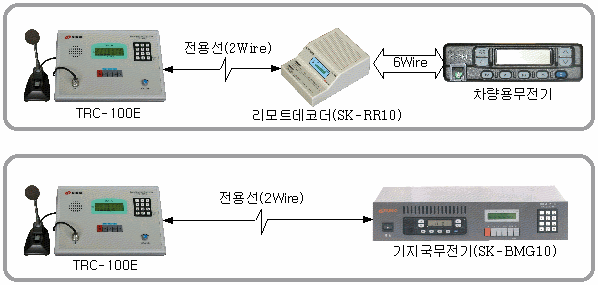

리모트송신기(TRC-100E)는 원격지에 설치된 기지국무전기 또는 중계기 등을 제어하는데 사용한다.

국내에서 유일하게 모토롤라(MOTOROLA) 및 지트론(ZETRON) 등의 리모트 어댑터와 호환성을 갖는 장비로서, 특히 ID 검출 및 저장 기능은 여타한 제품에 없는 기능이다.






■  기능 및 사양

번호

항       목

규                격

1

선로 임피던스

공칭 600Ω ± 20% at 1KHz

2

선로 송신레벨

최대 10 dBm

3

선로 수신레벨

-20 ± 3 dBm

4

가드톤(GUARD TONE) 주파수

100㎐, 2175㎐, 2300㎐, 2325㎐, 2600㎐,2800㎐, 2970㎐중 택일

5

펑션(FUNCTION TONE) 주파수

650㎐부터 2050㎐까지 100㎐스텝 및 Guard-Tone으로 총16개중 택일

6

선로 접속 방법

2 Wire, 평형

7

호출기능

5톤 입력 가능(EEA, CCIR, ZVEI1, ZVEI2 방식 중 선택)

8

시간표시 기능

년, 월, 일. 시, 분, 초

 9

ID 검출 포맷

5톤과 DTMF 3,4,5 자리 중 선택(유니모방식 표시가능)

10

ID 저장 방식

순차순환 저장방식(최대 640개 저장)

11

수신 신호 뮤트 레벨 설정

-30 ~ -14dBm (2dB STEP) 중 택일

12

음색 조정 기능

보통, 저음강조, 중음강조, 고음강조

13

저장된 ID 전송

RS-232C 포트로 출력(PC 연결가능)

14

시험 모드

선로점검을 위한 인터폰 및 TEST TONE 송신 가능

(Test Tone : 400Hz, 1KHz, 2KHz, 3KHz)

15

경보음 송출 기능

4 종류

16

송신시간제한(TOT) 기능

30초 ~ 255초 (1초 단위)

17

녹음 출력 단자

있음(공칭 600Ω ± 20% at 1KHz)

18

표시화면 백라이트 기능

있슴

19

기지국무전기 채널변경

가능(SK-BMG10에 한하며, 타사 제품은 문의)

20

사용전원

직류어댑터 사용(입력:AC220V±10%,60Hz,출력:DC12V/1A이상)

21

크 기

275 x 195 x 48 (M/M)

     ☞ 5톤과 기지국무전기 채널제어 기능은 옵션사항입니다.



■  사용설명서

Tone Remote Controller (TRC-100E) 사용설명서

V0.0
