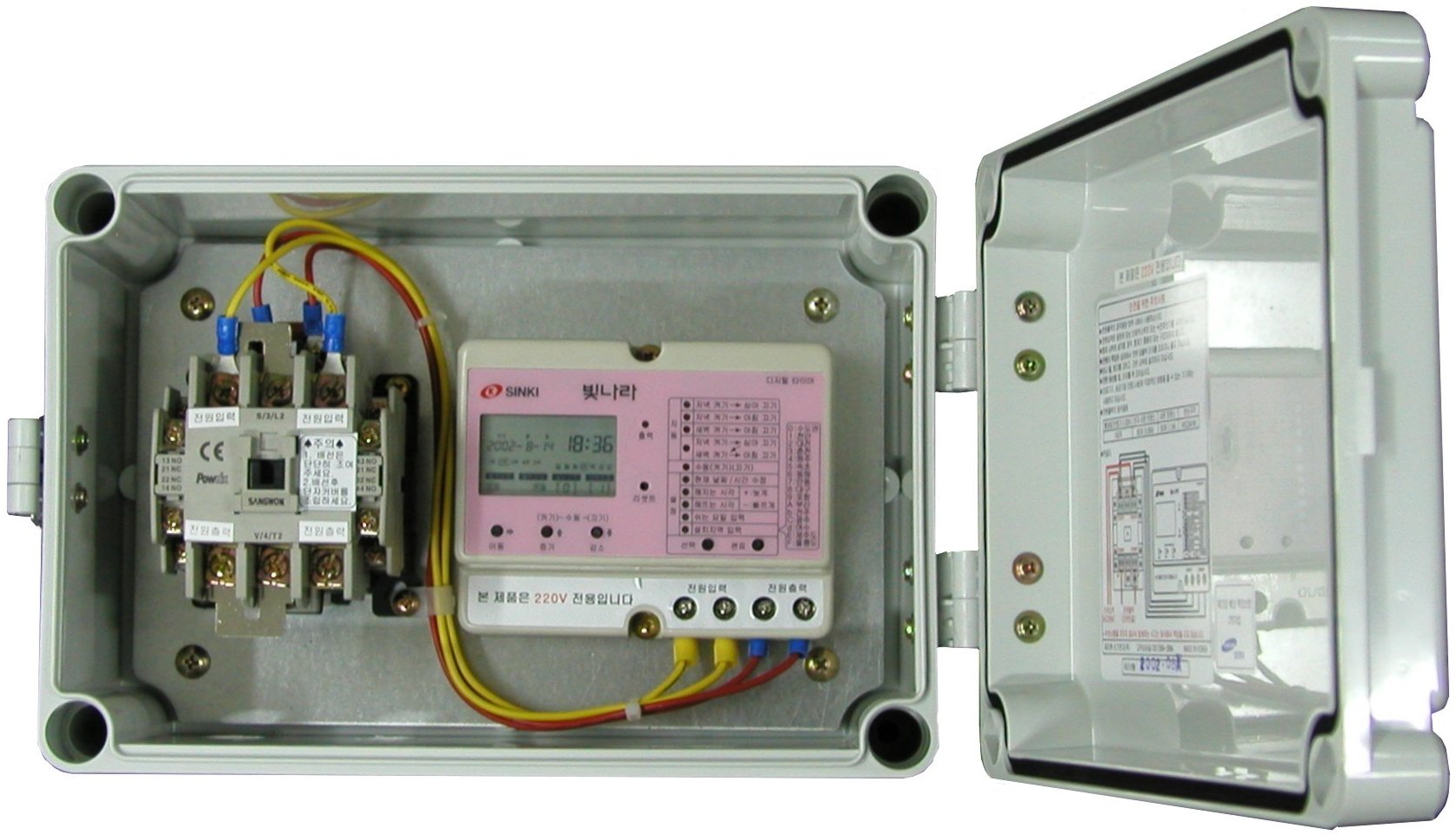

일출/일몰식 디지털타이머 (SKT-100A)

■ 주 요 기 능

1. 365일 완전 자동타이머

2. 현재시간 및 동작 상태를 한글액정화면(LCD)에 표시

3. 정전보상 기능 : 정전시에도 현재시간 및 동작상태 표시하고, 셋팅 상태를 유지

4. 특정 요일 끄기 기능

5. 수동으로 켜고, 끄기 기능

6. 정전상태 감시 기능

7. 4가지 동작 패턴

(1) 일몰에 켜서 원하는 시간에 끄기

(2) 일몰에 켜서 일출에 끄기

(3) 1일 2회 켜고/끄기 : 일몰에 켜서 원하는 시간에 끄고, 원하는 시간에 켜서 일출에 끄기

(4) 원하는 시간에 켜서 원하는 시간에 끄기

8. 오늘의 일출시간, 일몰시간 보기 기능

9. 전국을 16개 지역으로 세분하여 지역별 일출/일몰시각의 시차가 없이 세밀한 제어 가능

10. 그외 자세한 기능 및 성능은 자료실에서 사용설명서를 참조하시기 바랍니다.



■ 부하별 정격용량

부하종류

형광등

네온 트랜스

자기식 안정기 (0.38)

자기식 안정기 (0.32A)

전자식 안정기

자기식 트랜스 (0.73A)

최대정격 부하용량

최대 166 개

최대 196 개



최대 95 개



■ 사용시 주의사항 (경고:고객의 신체에 상해 및 재산상 피해를 줄 수 있는 중대한 사항)

고객의 안전을 위하여 다음 사항을 꼭 지켜 주십시오.

● 본 기기는 간판 또는 가로등의 조명부를 특정한 시간에 자동으로 점소등하게 하는 것을 주용도로 하는 타임스위치 입니다.

● 본 기기는 여러가지 원인으로 오동작을 할 수 있습니다.

    그러므로 본 기기를 주용도 이외에 사용하는 것을 금합니다.

● 본 기기의 오작동이 원인이 되어 인명 또는 재산상 피해가 예상되는 곳에는 사용할 수 없으며, 특히 다음과 같은 곳에는

    절대로 사용할 수 없습니다.

    1. 의료기기와 승강기 등과 같이 인명(人命)에 직접적인 영향을 줄 수 있는 설비.

    2. 공장의 생산관련 설비

    3. 동식물을 키우는 시설에서 동식물 생육에 영향을 줄 수 있는 설비

    4. 가스 또는 인화물질을 취급하는 장소

● 본 기기의 전원입력은 반드시 용량에 맞는 누전차단기 또는 회로차단기(브레커스위치)를 통하여 접속하십시오.

● 본 기기를 임의로 분해하거나 수리 또는 개조한 경우와 주의사항을 지키지 않아서 발생되는 모든 유무형의 피해는 당사에서

    책임지지 않으며, 보증기간에 관계없이 본 기기의 유무상 수리를 거절할 수 있습니다.

● 본 기기에 내장된 접점스위치는 사용중 융착(접점 붙음형상)을 일으킬 수 있으며, 이를 장기간 방치하여 발생하는 피해는

    보상하지 않습니다.



■ 사용시 주의사항 (경고:고객의 안전 및 본 기기의 수명에 영향을 줄 수 있는 사항)

고객의 안전을 위하여 다음 사항을 꼭 지켜 주십시오.

● 본 기기를 설치시 전원입력이 차단된 상태에서 작업하여야 하며, 다음 사항을 확인하십시오.

    1. 전선이 접속되는 단자 부분에 녹이 있거나 이 물질로 오염이 된 제품은 사용하지 마십시오.

    2. 본 기기의 모델 선정은 최대정격용량 보다 20%이상 여유 있는 모델을 선택하십시오

    3. 부하용량에 적합한 규격의 전선을 사용하십시오.

    4. 전선이 접속되는 부분은 접촉이 확실하도록 단단히 접속하여야 합니다.

       헐겁게 접속되면 접촉저항이 발생하여 부분적인 발열 및 화재가 발생할 수 있습니다.

    5. 단자의 조임은 1~1.2N.m(약11Kgf.cm)의 힘으로 조여야 되며, 토크를 조절할 수 없는 전동공구를 사용하지 마십시오.

       과도한 힘으로 단자를 조일 경우, 배선이 단선되거나 단자 부분이 손상될 수 있습니다.

● 본 기기의 설치장소는 다음 사항을 고려하십이오.

    1. 본 기기는 실내용으로 습기가 없고, 밀폐되지 않은 공간에 설치하십시오.

       특히, 방수 및 방우 구조가 아니므로 직접 물기에 노출될 경우 매우 위험합니다.

    2. 금속가루 또는 불에 탈 수 있는 분진이 발생하는 곳은 피하여 주십시오.

    3. 어린이가 손 댈 수 없는 높이에 설치하십시오.

    4. 벽면에 부착된 콘센트 또는 일반 배선에서 분기하여 사용하시면 화재의 위험이 있으므로, 배전반의 차단기에서 전원을

       공급 받이 설치합십시오.

● 전원이 투입된 상태에서 전원 입출력 단자를 조이거나 풀지 마십시오.

● 그밖에 설치상의 기술적 문제 또는 안전상의 문제는 제조사에 문의 하여 주십시오.



 ■  사용시 응급대처 요령

번호

동  작   상  태

대   처   요   령

1

전기를 공급했는데 시계가 표시되지 않는다.

볼펜과 같이 뾰족한 것으로 리셋트를 누른다.

2

단자부분이 타거나 배선이 녹는다.

전기배선이 단자에 단단히 연결되어 있지 않아서 접촉저항이 커져서 열이 많이 나게 됩니다.   누전차단기를 내리고 완전히 전원이 차단된 상태에서 십자 드라이버로 단자를 꽉 조여 주세요.

3

켜지고 꺼지는 시간이 맞지 않는다.

날짜 및 현재시간이 맞게 셋팅되어 있는가 확인해 주세요.

4

자동으로 켜지거나 꺼지지 않는다.

수동으로 선택되어 있는지 확인하고, 자동으로 바꾼다.



 ■  사용설명서

일출/일몰식 디지털타이머 SKT-70A/100A 사용설명서

2002/10/01
