HOME>제품소개>타이머>정시간식 타이머 (SOT-25A)

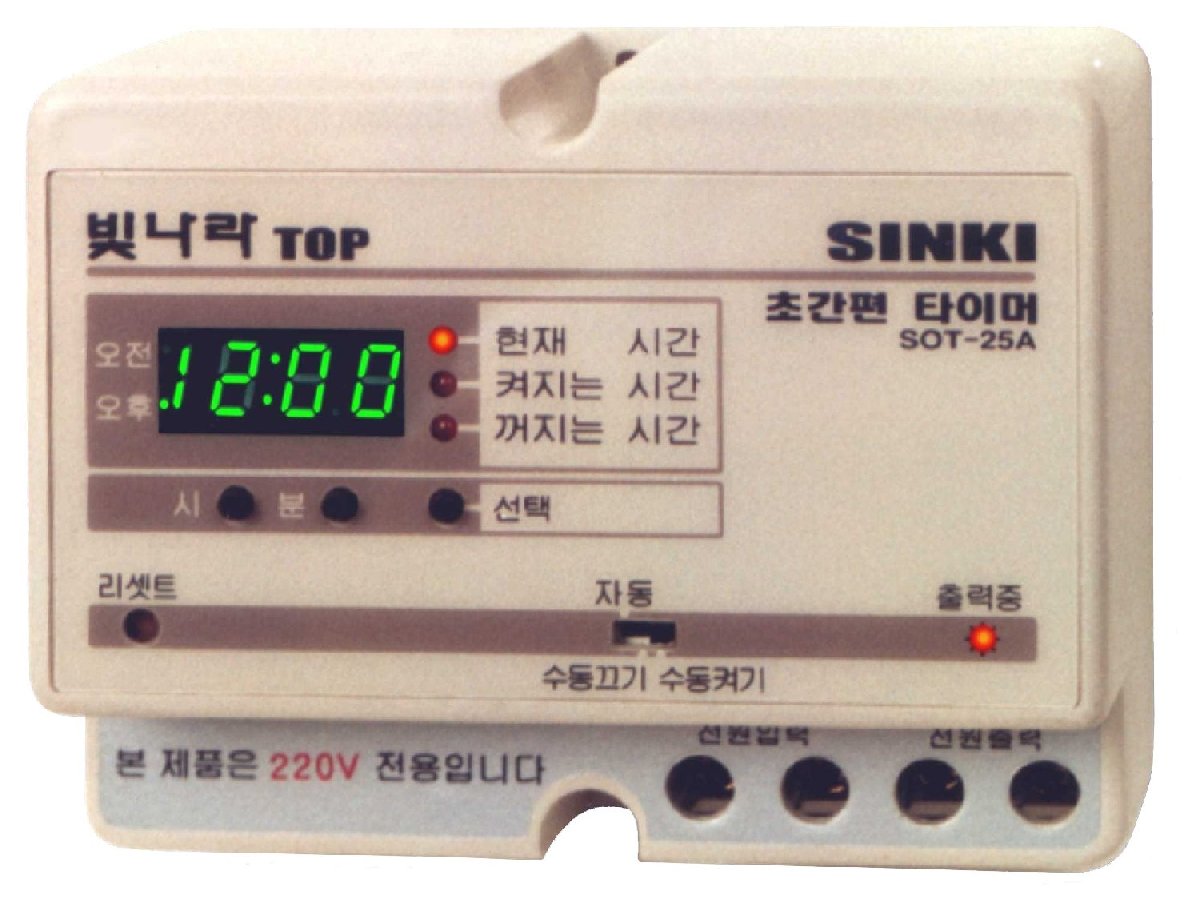

정시간식 초간편 타이머 (SOT-25A) - 단종

■ 주 요 기 능

1. 초간편 타이머

2. 현재시간 입력만으로 O.K

3. 기계식 타이머 가격으로 디지털 타이머를 사용할 수 있다.

4. 현재시간 표시가 발광소자로 되어 있어서 야간에도 시간 식별이 용이하다.

5. 정전 보상형이 아님

6. 1일 1회만 켜고, 끄기

7. 수동으로 켜고. 끄기 기능

■ 부하별 정격용량

부하종류

형광등

네온 트랜스

자기식 안정기 (0.38)

자기식 안정기 (0.32A)

전자식 안정기

자기식 트랜스 (0.73A)

최대정격 부하용량

최대 46 개

최대 55 개

마그네트를 사용하여 접속

최대 24 개



■ 사용시 주의사항 (경고:고객의 신체에 상해 및 재산상 피해를 줄 수 있는 중대한 사항)

고객의 안전을 위하여 다음 사항을 꼭 지켜 주십시오.

● 본 기기는 간판 또는 가로등의 조명부를 특정한 시간에 자동으로 점소등하게 하는 것을 주용도로 하는 타임스위치 입니다.

● 본 기기는 여러가지 원인으로 오동작을 할 수 있습니다.

    그러므로 본 기기를 주용도 이외에 사용하는 것을 금합니다.

● 본 기기의 오작동이 원인이 되어 인명 또는 재산상 피해가 예상되는 곳에는 사용할 수 없으며, 특히 다음과 같은 곳에는

    절대로 사용할 수 없습니다.

    1. 의료기기와 승강기 등과 같이 인명(人命)에 직접적인 영향을 줄 수 있는 설비.

    2. 공장의 생산관련 설비

    3. 동식물을 키우는 시설에서 동식물 생육에 영향을 줄 수 있는 설비

    4. 가스 또는 인화물질을 취급하는 장소

● 본 기기의 전원입력은 반드시 용량에 맞는 누전차단기 또는 회로차단기(브레커스위치)를 통하여 접속하십시오.

● 본 기기를 임의로 분해하거나 수리 또는 개조한 경우와 주의사항을 지키지 않아서 발생되는 모든 유무형의 피해는 당사에서

    책임지지 않으며, 보증기간에 관계없이 본 기기의 유무상 수리를 거절할 수 있습니다.

● 본 기기에 내장된 접점스위치는 사용중 융착(접점 붙음형상)을 일으킬 수 있으며, 이를 장기간 방치하여 발생하는 피해는

    보상하지 않습니다.



■ 사용시 주의사항 (경고:고객의 안전 및 본 기기의 수명에 영향을 줄 수 있는 사항)

고객의 안전을 위하여 다음 사항을 꼭 지켜 주십시오.

● 본 기기를 설치시 전원입력이 차단된 상태에서 작업하여야 하며, 다음 사항을 확인하십시오.

    1. 전선이 접속되는 단자 부분에 녹이 있거나 이 물질로 오염이 된 제품은 사용하지 마십시오.

    2. 본 기기의 모델 선정은 최대정격용량 보다 20%이상 여유 있는 모델을 선택하십시오

    3. 부하용량에 적합한 규격의 전선을 사용하십시오.

    4. 전선이 접속되는 부분은 접촉이 확실하도록 단단히 접속하여야 합니다.

       헐겁게 접속되면 접촉저항이 발생하여 부분적인 발열 및 화재가 발생할 수 있습니다.

    5. 단자의 조임은 1~1.2N.m(약11Kgf.cm)의 힘으로 조여야 되며, 토크를 조절할 수 없는 전동공구를 사용하지 마십시오.

       과도한 힘으로 단자를 조일 경우, 배선이 단선되거나 단자 부분이 손상될 수 있습니다.

● 본 기기의 설치장소는 다음 사항을 고려하십이오.

    1. 본 기기는 실내용으로 습기가 없고, 밀폐되지 않은 공간에 설치하십시오.

       특히, 방수 및 방우 구조가 아니므로 직접 물기에 노출될 경우 매우 위험합니다.

    2. 금속가루 또는 불에 탈 수 있는 분진이 발생하는 곳은 피하여 주십시오.

    3. 어린이가 손 댈 수 없는 높이에 설치하십시오.

    4. 벽면에 부착된 콘센트 또는 일반 배선에서 분기하여 사용하시면 화재의 위험이 있으므로, 배전반의 차단기에서 전원을

       공급 받이 설치합십시오.

● 전원이 투입된 상태에서 전원 입출력 단자를 조이거나 풀지 마십시오.

● 그밖에 설치상의 기술적 문제 또는 안전상의 문제는 제조사에 문의 하여 주십시오.



 ■  사용시 응급대처 요령

번호

동  작   상  태

대   처   요   령

1

전기를 공급했는데 시계가 표시되지 않는다.

볼펜과 같이 뾰족한 것으로 리셋트를 누른다.

2

단자부분이 타거나 배선이 녹는다.

전기배선이 단자에 단단히 연결되어 있지 않아서 접촉저항이 커져서 열이 많이 나게 됩니다.   누전차단기를 내리고 완전히 전원이 차단된 상태에서 십자 드라이버로 단자를 꽉 조여 주세요.

3

켜지고 꺼지는 시간이 맞지 않는다.

현재시간, 켜지는시간 및 꺼지는시간 모두 오전,오후가 맞게 셋팅되어 있는가 확인해 주세요.

4

자동으로 켜지거나 꺼지지 않는다.

자동/수동 선택스위치가 수동 위치에 있는지 확인하고, 자동 위치로 둔다.



 ■  사용설명서

정시간식 초간편 타이머 (SOT-25A) 사용설명서

2003/08/01
